GRDE-4200 elektronik topraklama sistemi, kamyonlar veya trenler sıvı ve kuru malzemeleri yükleyip boşaltırken, tehlikeli düzeyde statik elektriğin olduğu alanlarda yangın ve patlamaların önlenmesine yardımcı olur. Tüm yükleme ve boşaltma aşamasında cihaz, bir topraklama pensesi bağlantısı kullanarak topraklama sisteminin eşpotansiyelinin korunup korunmadığını kontrol eder.
Aslında, elektronik sistem, direnç değerini kontrol eden ve ayarlanan parametre ile karşılaştıran ve bu değer önceden ayarlanan aralığın içine düşerse, eşpotansiyel olan iki sistem arasındaki elektrik devresini kapatan bir koruma devresi ile donatılmıştır. Viceversa, yükleme pompasından çalışma iznini kaldırır ve yükleme vanasını kapatır.

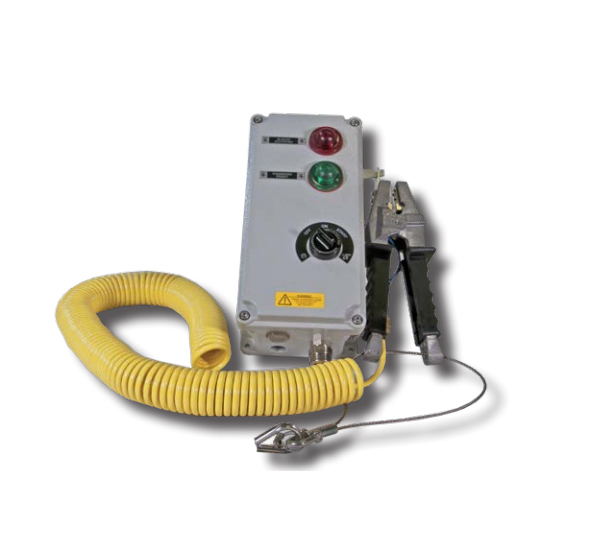

GRDE-4200, ATEX/IECEx sertifikalı topraklama kontrol mantığı LCZ4200'ü içeren "Ex eb/tb" Cortem mahfazasından ve seçiciler ve uyarı LED ışıkları gibi Cortem "Ex eb/tb" kontrol ve sinyal cihazlarından oluşur. Tankerlere veya diğer metal aksamlara bağlantı için bir veya iki adet topraklama klemensi ile temin edilebilir. Ayrıca GRDE-4200, ATEX/IECEx sertifikalı kablo makarası ile birlikte sunulabilir.
Sertifika Verileri
Sınıflandırma: Grup II, Kategori 2GD
Kurulum(EN 60079.14) Bölge1, 2(Gaz), Bölge 21,22(Toz)
Uygunluk: .svg)
0722 Ex II 2GD - Ex db eb mb [ia Ga] IIC T.. Gb - Ex tb [ia Da] IIIC T..°C Da IP66
Sertifikalar:ATEX CML 20 ATEX 3235X
IEC Ex IECEx CML 20.0144X
Standartlar: CENELEC EN 60079-0: 2018, EN 60079-1: 2014, EN 60079-7: 2015, EN 60079-11: 2012, EN 60079-18: 2015, EN 60079-31: 2014, EN 60529: 1991 ve Avrupa Direktif 2014/34/UE. IEC 60079-0: 2017, IEC 60079-1: 2014-06 IEC 60079-7: 2015, IEC 60079-11: 2011, IEC 60079-18: 2017, IEC 60079-31: 2013, IEC 60529: 2001. RoHS Direktifi 2002/95/EC.
Sıcaklık sınıfı:85°C (T6), 85°C (T5)
Ortam sıcaklığı: -40°C +50°C, -40°C +60°C
Koruma derecesi: IP66
GRDE-4200 Topraklama Cihazı Datasheet
CML 20 ATEX 3235X
IECEX CML 20.0144X
